行业特点:
随着高等教育管理体制改革和布局结构调整,高等教育资源扩大,高校规模日益扩大。随着学校的教学楼、图书馆、实验室和学生宿舍的新建或改建,用电容量及配电设施都需要进一步的升级。智能化已经愈来愈渗透到我们生活中的每一个角落,配电系统同样为实现其自身的智能化而进行着不懈的努力。因此对于高校的用电特点总结如下:
1.高校规模日益扩大,对配电系统改造升级要求日益升高。
2.高校无论从软件设施还是硬件设备都已经实现了质的飞跃,因此对智能化的配电系统要求越来越高。


硬件系统配置:
在这里以学生公寓为例进行说明
● 首先应在每间宿舍装配ERD2000系列多用户电能表,对每个宿舍用电量进行计量,作为收取电费的依据。若学校对电能质量不关心,则可以选用ERD2010,若计量电度的同时还关心电能质量,则可以选择ERD2020。
● 宿舍的总进线处配置ERD96-Z/YHS型多功能电力仪表,若不对数据记录做要求,也可以选择ERD96-PF或ERD96-Z型多功能仪表。不仅可以监测常用的电力参数,还可以对电能质量进行监测,报警输出功能、最值和需量功能可以满足您对电力系统其它方面的特殊要求。馈出线可以配置ERD96-Z/YH多功能电力仪表,对电压、电流、功率和频率等一些常规参数进行监测,查看电能的分配状况。
● 电容补偿柜处推荐使用ERD96-Z/YHS或ERD96-Z/YH仪表,这两款表都是带电力品质监测的多功能仪表,谐波测量分别达到了63次和31次,完全能够满足您在补偿上面的要求。
● 宿舍用电回路比较简单,但是监测的要求性比较高。各回路柜可以安装ERD96-Z/YH多功能仪表,分为照明回路、插座用电、空调用电等。而其中电脑用电成为学生宿舍用电的主要部分,因此对插座回路监控可以分回路监控。
● 由于学生宿舍人多,且用电防火意识淡薄,因此最好加装漏电火灾探测器来保护人身及财产的安全。ERDL902-A1为单相电流监测,ERDL902-A12为多路电流监测,同时具有温度监测,报警及输入输出功能。探测器通过测量剩余电流、线路温度,发现异常进行声光报警,可有效阻止火灾发生。
高校智能配电系统解决方案-凯尔希德官网-凯尔希德电气(深圳)有限公司


软件系统配置:

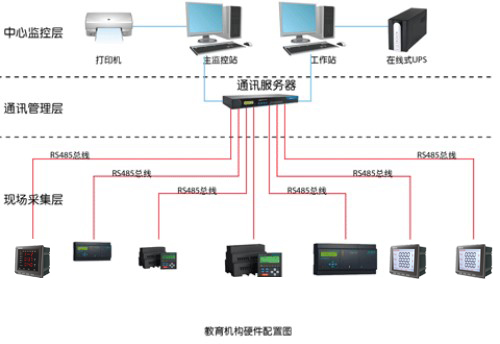

在硬件设备全部就绪后,就可以进行组网进行软件配置了。在这里我们采用三个部分,中心监控层、通讯管理层、现场采集层。软件具有良好的人机界面,可以满足用户遥测、遥信、遥控、遥调的四遥功能。

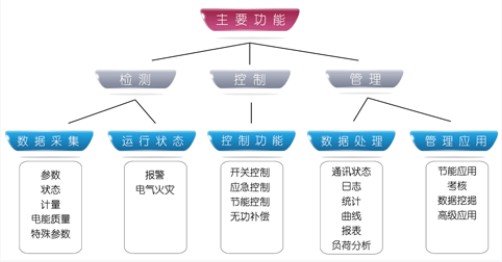

软件一般和设备配套,采用专用软件,如配电系统监控和能量管理软件ERD6000,也可以采用通用监控软件,又称监控和数据采集软件(SCADA)。对软件要求是:具有良好人机界面,能够满足用户。图1为软件系统功能框图:
高校智能配电系统解决方案-凯尔希德官网-凯尔希德电气(深圳)有限公司
