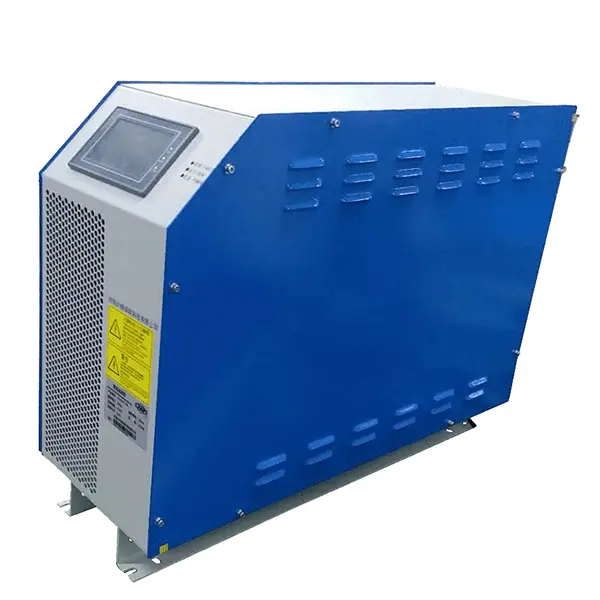

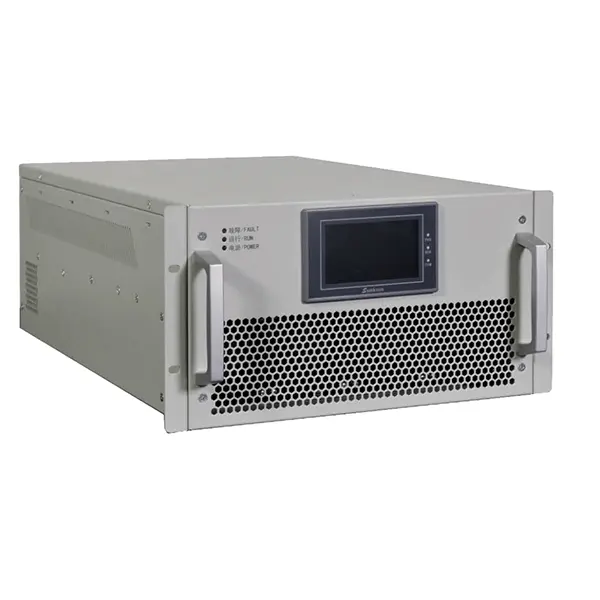

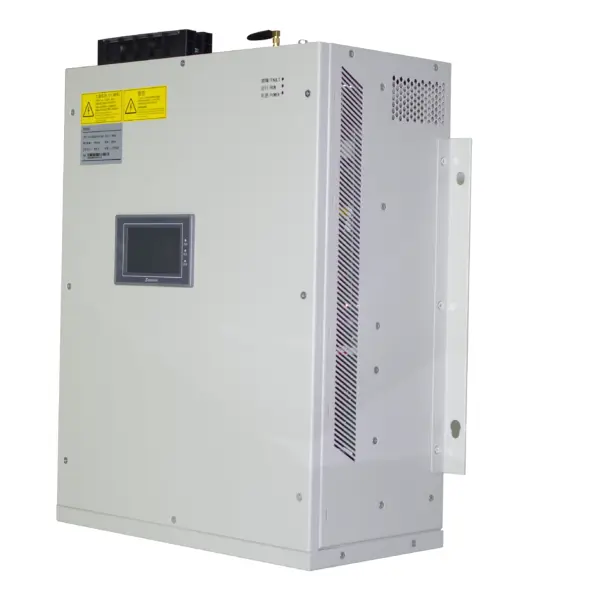

1.200/400V有源谐波滤波器AHF模块概述
凯尔希德的200/400V有源谐波滤波器（有源电源滤波器）AHF模块是一种三电平逆变电源管理系统，用于功率谐波滤波，功率因数校正，三相负载平衡，有效降低线损，延长电力设备使用寿命。
凯尔希德电气的200/400V有源谐波滤波器AHF的模块化设计允许安装和集成的灵活性。它是所有电力消费者、系统集成商和 OEM 的首选电能质量解决方案。
2. 凯尔希德滤波器模块工作原理
凯尔希德的AHF与非线性负载并联，并使用一组电流互感器（CT）来检测负载电流。它通过其DSP芯片中的FFT算法计算每个次谐波电流，然后产生与检测到的谐波电流幅度相同但相位角相反的补偿电流，从而抵消原始负载谐波。
3. 凯尔希德电气（深圳）有限公司滤波器模块产品规格
| 额定电压 [V] | 200/400 | 200/400 | 200/400 | 200/400 | 200/400 |
| 滤波器特性 线路额定电流 [A] | 50 | 75 | 100 | 150 | 200 |
| 无功补偿容量 [kVar] | 35 | 50 | 75 | 100 | 150 |
| 不平衡 kvar 和 kW 补偿 | 100% | 100% | 100% | 100% | 100% |
| 尺寸（宽*深*高，毫米） | 315×500×200 元 | 355×555×200 | 440×575×232 | 510×585×250 | 630×640×250 |
| 重量 [公斤] | 22 | 27 | 38 | 47 | 56 |
4. 凯尔希德电气滤波器模块特点
凯尔希德的滤波器模块采用三电平逆变器技术，能效高
将负载平衡、功率因数补偿和谐波滤波功能集成到一个模块中
混合无功补偿方案：内置16个DO端口控制普通电容，或RS485接口控制智能电容
精确补偿，高速响应，总响应时间<7.8ms
中性线的负载平衡和卸载。
灵活性和模块化
5.凯尔希德产品应用
所有类型的工业装置
使用变速驱动器 （VSD） 和变频器的设备
电弧焊设备：电弧炉（EAF）、钢包炉（LF）、电弧焊机
开关电源：电脑、电视机、复印机、打印机、空调、PLC
不间断电源系统
数据中心
医疗设备：MRI扫描仪，CT扫描仪，X光机和直线加速器
照明设备：LED、荧光灯、汞蒸气灯、钠蒸气灯、紫外线灯
太阳能逆变器和风力发电机
